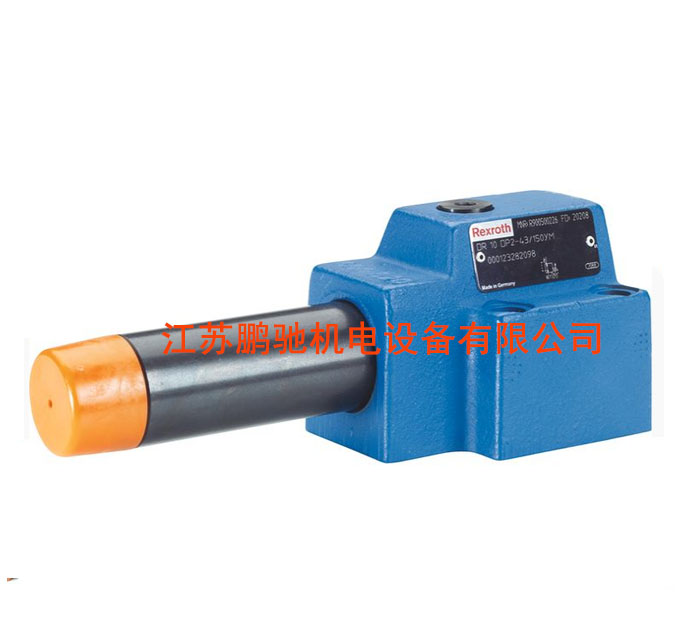

Rexroth力士乐3DR 10 P4-6X/100Y/00M先导式三通减压阀

Rexroth力士乐3DR 10 P4-6X/100Y/00M先导式三通减压阀

3DR 型压力阀是一种先导式三通减压阀，可限制次级油路的压力。用于降低系统压力。
此类减压阀主要由带控制阀芯 (2) 的主阀 (1) 以及带压力调节元件 (10) 的先导控制阀 (3) 组成。
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 P 流向通道 A。同时，通道 A 中的压力通过孔 (4) 作用于与压缩弹簧 (9) 相对的柱塞表面。同时，该压力通过喷嘴 (6) 施加于控制阀芯 (2) 的弹簧负载侧，并通过通道 (5)
施加于先导控制阀 (3) 中的滚珠 (7)。根据压缩弹簧 (11) 的设置，压力在滚珠 (7) 上游以及通道 (5) 中增加，使控制阀芯 (2) 保持在开启位置。液压油可从通道 P 经控制阀芯 (2) 流向通道 A，直到通道 A 中的压力增加到超过压缩弹簧 (11) 处设置的压力值，并打开滚珠 (7)。
控制阀芯 (2) 移动到闭合位置。如果通道 A 中的压力与压缩弹簧 (11) 处设置的压力值之间处于一种平衡状态，便实现了所需的减压。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯 (2) 将继续相对压缩弹簧 (9) 移动。这样，通道 A 将经由控制阀芯 (2) 上的控制边 (8) 与通道 T 相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。来自弹簧腔 (12) 的先导油回油始终通过油口 Y 处的控制油路 (13) 外部实现。此时必须始终确保与油箱的连接处于已卸压状态。
压力计连接 (14) 可实现对通道 A 中减压的控制。

R900916657  3DR 10 P4-6X/100Y/00M
R900917795  3DR 10 P4-6X/100Y/00V

R900917787  3DR 10 P4-6X/200Y/00M

R900917797  3DR 10 P4-6X/200Y/00V

R900917791  3DR 10 P4-6X/315Y/00M

R900917790  3DR 10 P4-6X/315Y/00V

R900932324  3DR 10 P4-6X/50Y/00M

R900917786  3DR 10 P5-6X/100Y/00V

R900917788  3DR 10 P5-6X/200Y/00V

R900916661  3DR 10 P5-6X/315Y/00M

R900917794  3DR 10 P5-6X/315Y/00V

R900973873  3DR 10 P5-6X/50Y/00V

R900917793   3DR 10 P6-6X/100Y/00V

R900917792  3DR 10 P6-6X/200Y/00M

R900917785  3DR 10 P6-6X/200Y/00V

R900917784  3DR 10 P6-6X/315Y/00M

R901015252  3DR 10 P6-6X/50Y/00M

R900917796  3DR 10 P7-6X/100Y/00M

R901068395  3DR 10 P7-6X/100Y/00V

R900737366  3DR 10 P7-6X/200Y/00M

R901030861  3DR 10 P7-6X/200Y/00V

R901149319  3DR 10 P7-6X/315Y/00M

R900917782  3DR 16 P4-5X/100Y/00M

R900917780  3DR 16 P4-5X/100Y/00V

R900916667  3DR 16 P4-5X/200Y/00M

R900917772  3DR 16 P4-5X/200Y/00V

R900917781  3DR 16 P4-5X/250Y/00M

R900976027  3DR 16 P4-5X/50Y/00M

R900917774  3DR 16 P5-5X/100Y/00V

R900917773  3DR 16 P5-5X/200Y/00V

R900917775  3DR 16 P5-5X/250Y/00M

R900916670  3DR 16 P5-5X/250Y/00V

R901357541  3DR 16 P5-5X/50-15Y/00M

R900942090  3DR 16 P5-5X/50Y/00V

R900917777  3DR 16 P6-5X/100Y/00M

R900917779  3DR 16 P6-5X/100Y/00V

R900916669  3DR 16 P6-5X/200Y/00M

R900917783  3DR 16 P6-5X/200Y/00V

R900917778  3DR 16 P6-5X/250Y/00M

R901234521  3DR 16 P7-5X/100Y/00M

R900950574  3DR 16 P7-5X/200Y/00M

R901244523  3DR 16 P7-5X/250Y/00M
