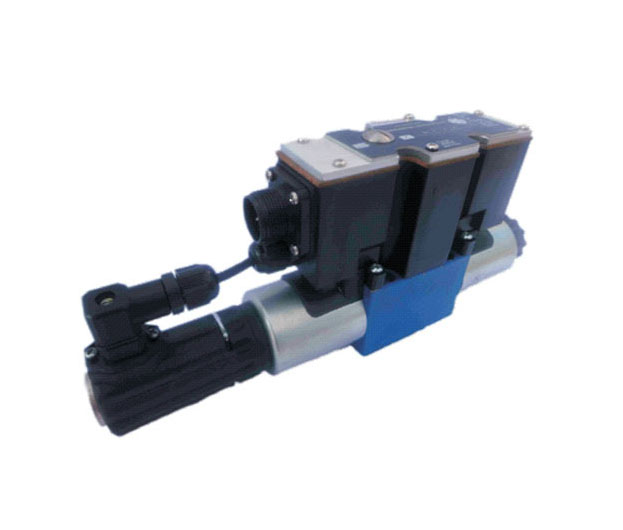

SHLIXIN立新4WRA6W15-L2X 4WRA10E60-L2X直动式比例换向阀
SHLIXIN立新4WRA6W15-L2X 4WRA10E60-L2X直动式比例换向阀
产品特点：
—直动式比例方向阀,用于控制液流的流量和方向
—板式安装形式
—通过螺纹连接比例电磁铁驱动阀芯动作,
线圈可单独拆卸
—阀芯位置反馈
—可选带内置放大器，输入可选A1或F1
—外置放大器配套供应
| 液压 |
| 安装位置 | 任意，优先水平安装 |
| 通径 | 6 | 10 |
| 重量 | 4WRE...L2X | Kg | 2.2 | 6.3 |
| 4WREE...L2X | 2.4 | 6.5 |
| 额定流量 qnom ，在Δp = 10 bar时 | L/min | 8 16 32 | 25 50 75 |
| 滞环 | % | ≤0.1 |
| 反向误差 | % | ≤0.05 |
| 重复精度 | % | ≤0.05个 |
| 最高工作压力 | 油口s A B P | bar | 315 |
| 油口 T | bar | 210 |
| 工作介质 | 矿物油-适用于丁腈橡胶或氟橡胶密封 |
| 磷酸酯油-适用于氟橡胶密封 |
| 使用环境温度范围 | 4WRA...L2X | ℃ | -20℃ 至70℃ (-4°F至158°F) |
| 4WRAE...L2X | ℃ | -20℃ 至50℃ (-4°F 至122°F) |
| 粘度范围 | mm²/s | 20 至380 (优先选择 30 至46) |
| 油液污染度 | 油液最高污染度等级按NAS1638 9 级
和 ISO 4406 20/18/15级 |
| 电气 |
| 1)电磁铁的电气参数 |
| 通径 | 6 | 10 |
| 电气形成 | 直流 |
| 指令信号 | ±10V或4～20mA |
| 电磁铁额定电流 | A | 2.5 |
| 线圈电阻 | 冷值 | Ω | 2.7 | 3.7 |
| | ****热值 | 4.05 | 5.55 |
| 电流占空比 | % | ED100% |
| 最高线圈温度 | ℃ | 150 |
| 阀的保护型式符合标准EN 60529 | IP 65 |
| 2) 放大器的电气参数 |
| 放大器 | 4WRE...L2X | VT-VSPA2-1-L1X |
| 4WREE...L2X | 内置放大器(OBE) |
| 电源电压 | 额定电压 | VDC | 24 |
| 下限值 | V | 19.4 |
| 上限值 | V | 35 |
| 放大器的电流消耗 | Imax | A | < 2 |
| ****调制电流 | A | 3 |
