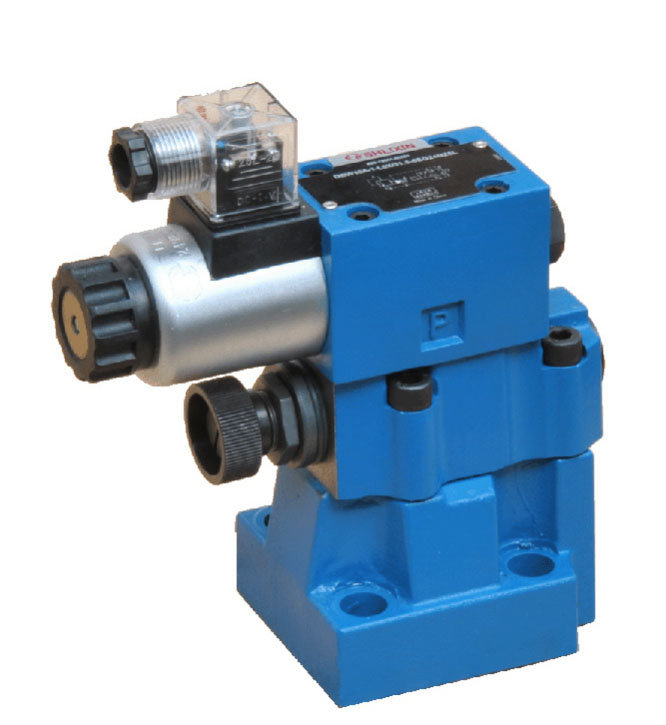

SHLIXIN立新DB20-1-L5X/5 DB20G-2-L5X/5U DB25G-2-L5X/5先导溢流阀
SHLIXIN立新DB20-1-L5X/5 DB20G-2-L5X/5U DB25G-2-L5X/5先导溢流阀
产品特点：
-用于底板安装
-安装面符合DIN24340 E型和ISO 6264
-用于螺纹连接，用于底板安装
- 5种压力范围
-借助于安装在其上的电磁方向阀操作卸荷
- 4种调节形式
· 旋钮
· 带保护罩的调节螺栓
· 带刻度可锁旋钮
· 带刻度旋钮
-可选的切换时间延迟(仅DBW型)
安装位置 | 可选的 |
重量 | | DB...10 | DB...15 | DB...20 | DB...25 | DB...30 |
底板 安装 | DB | kg | 约3 | - | 约3.9 | - | 约5.3 |
DBW | kg | 约4.5 | - | 约5.4 | - | 约6.8 |
DBC | kg | 约1.2(对DBWC型加1.5) kg |
DBC10 or 30 | kg | 约1.5(对DBWC10型30型加1.5) kg |
螺纹 连接 | DB..G.. | kg | 约5.3 | 约5.2 | 约5.1 | 约5.9 | 约5.8 |
DBW..G.. | kg | 约6.8 | 约6.7 | 约6.6 | 约7.4 | 约7.3 |
切换时间延迟器 | kg | 约0.6 |
方向阀技术数据 | 见WE6型电磁换向阀常闭型用3WE6A9，常开型用3WE6B9 |
工作介质 | 矿物油-适用于丁腈橡胶或氟橡胶密封 |
磷酸酯-适用于氟橡胶密封 |
工作介质温度范围 | ℃ | -30至+80（丁腈橡胶密封） |
-20至+80（氟橡胶密封） |
粘度范围 | mm2/s | 10至800 |
油液污染度 | 油液最高污染度等级按NAS1638 9级和ISO4406 20/18/15级 |
最高 工作压力 | 油口 A B X P | bar | 350 |
油口 T (DB) | bar | 315 |
最高背压 | 油口 Y DB | bar | 315 |
油口 Y or T DBW | bar | 交流至160，直流至210 |
****设定压力 | bar | 50; 100; 200; 315; 350 |
最小设定压力 | bar | 与Q相关(见性能曲线) |
通径(NG) | 10 | 15 | 20 | 25 | 30 |
**** 流量 | 底板安装 | L/min | 250 | - | 500 | - | 650 |
螺纹连接 | L/min | 250 | 500 | 500 | 500 | 650 |
| 先导溢流阀 | DB20-1-L5X/5 |
| 先导溢流阀 | DB20-2-L5X/5 |
| 先导溢流阀 | DB20-1-L5X/5U |
| 先导溢流阀 | DB20-2-L5X/5U |
| 先导溢流阀 | DB20-1-L5X/5Y |
| 先导溢流阀 | DB20-1-L5X/5/V |
| 先导溢流阀 | DB20-1-L5X/5-LH |
| 先导溢流阀 | DB20-2-L5X/5-LH |
| 先导溢流阀 | DB20-1-L5X/5U/V |
| 先导溢流阀 | DB20-1-L5X/5Y/2V |
| 先导溢流阀 | DB20-1-L5X/10 |
| 先导溢流阀 | DB20-2-L5X/10 |
| 先导溢流阀 | DB20-1-L5X/10U |
| 先导溢流阀 | DB20-2-L5X/10U |
| 先导溢流阀 | DB20-1-L5X/10X |
| 先导溢流阀 | DB20-2-L5X/10X |
| 先导溢流阀 | DB20-1-L5X/10XU |
| 先导溢流阀 | DB20-2-L5X/10XU |
| 先导溢流阀 | DB20-1-L5X/10Y |
| 先导溢流阀 | DB20-2-L5X/10Y |
| 先导溢流阀 | DB20-1-L5X/10XY |
| 先导溢流阀 | DB20-2-L5X/10XY |
| 先导溢流阀 | DB20-1-L5X/10XYU |
| 先导溢流阀 | DB20-2-L5X/10XYU |
| 先导溢流阀 | DB20-1-L5X/10/V |
| 先导溢流阀 | DB20-2-L5X/10/V |
| 先导溢流阀 | DB20-1-L5X/10U/V |
| 先导溢流阀 | DBW10A-1-L5X/20-6EW220RNZ5L |
| 先导溢流阀 | DB20-2-L5X/10U/V |
| 先导溢流阀 | DB20-2-L5X/10X/V |
| 先导溢流阀 | DB20-2-L5X/10YU |
| 先导溢流阀 | DB20-1-L5X/10YU |
| 先导溢流阀 | DB20-1-L5X/20 |
| 先导溢流阀 | DB20-2-L5X/20 |
| 先导溢流阀 | DB20-1-L5X/20U |
| 先导溢流阀 | DB20-2-L5X/20U |
| 先导溢流阀 | DB20-2-L5X/20X |
| 先导溢流阀 | DB20-2-L5X/20Y |
| 先导溢流阀 | DB20-2-L5X/20XU |
| 先导溢流阀 | DB20-2-L5X/20X/V |
| 先导溢流阀 | DB20-1-L5X/31.5 |
| 先导溢流阀 | DB20-2-L5X/31.5 |
| 先导溢流阀 | DB20-1-L5X/31.5U |
| 先导溢流阀 | DB20-2-L5X/31.5U |
| 先导溢流阀 | DB20-1-L5X/31.5X |
| 先导溢流阀 | DB20-2-L5X/31.5X |
| 先导溢流阀 | DB20-1-L5X/31.5XU |
| 先导溢流阀 | DB20-2-L5X/31.5XU |
| 先导溢流阀 | DB20-1-L5X/31.5Y |
| 先导溢流阀 | DB20-2-L5X/31.5Y |
| 先导溢流阀 | DB20-1-L5X/31.5XY |
| 先导溢流阀 | DB20-2-L5X/31.5XY |
| 先导溢流阀 | DB20-1-L5X/31.5XYU |
| 先导溢流阀 | DB20-2-L5X/31.5XYU |
| 先导溢流阀 | DB20-1-L5X/31.5/V |
| 先导溢流阀 | DB20-2-L5X/31.5/V |
| 先导溢流阀 | DB20-1-L5X/31.5XU/V |
| 先导溢流阀 | DB20-1-L5X/31.5U/V |
| 先导溢流阀 | DB20-2-L5X/31.5U/V |
| 先导溢流阀 | DB20-1-L5X/31.5X/V |
| 先导溢流阀 | DB20-2-L5X/31.5X/V |
| 先导溢流阀 | DB20-2-L5X/31.5XU/V |
| 先导溢流阀 | DB20-2-L5X/31.5YU |
| 先导溢流阀 | DB20-1-L5X/31.5YU |
| 先导溢流阀 | DB20-1-L5X/35 |
| 先导溢流阀 | DB20-2-L5X/35 |
| 先导溢流阀 | DB20-2-L5X/35Y |
| 先导溢流阀 | DB20-1-L5X/35XY |
| 先导溢流阀 | DB20-2-L5X/35X |
| 先导溢流阀 | DB20G-1-L5X/5 |
| 先导溢流阀 | DB20G-2-L5X/5U |
| 先导溢流阀 | DB20G-1-L5X/5/2 |
| 先导溢流阀 | DB20G-2-L5X/5/2 |
| 先导溢流阀 | DB20G-1-L5X/5U/2 |
| 先导溢流阀 | DB20G-2-L5X/5U/2 |
| 先导溢流阀(英文标牌) | DB20G-2-L5X/5U/2[E1] |
| 先导溢流阀 | DB20G-1-L5X/10 |
| 先导溢流阀 | DB20G-2-L5X/10 |
| 先导溢流阀 | DB20G-1-L5X/10U |
| 先导溢流阀 | DB20G-2-L5X/10U |
| 先导溢流阀 | DB20G-1-L5X/10/2 |
| 先导溢流阀 | DB20G-2-L5X/10/2 |
| 先导溢流阀(英文标牌) | DB20G-2-L5X/10/2[E1] |
| 先导溢流阀 | DB20G-1-L5X/10U/2 |
| 先导溢流阀 | DB20G-2-L5X/10U/2 |
| 先导溢流阀 | DB20G-2-L5X/10Y |
| 先导溢流阀 | DB20G-1-L5X/10V |
| 先导溢流阀 | DB20G-1-L5X/20 |
| 先导溢流阀 | DB20G-1-L5X/20/2 |
| 先导溢流阀 | DB20G-2-L5X/20/2 |
| 先导溢流阀 | DB20G-1-L5X/31.5 |
| 先导溢流阀 | DB20G-2-L5X/31.5 |
| 先导溢流阀 | DB20G-1-L5X/35/2 |
| 先导溢流阀 | DB20G-1-L5X/31.5U |
| 先导溢流阀 | DB20G-2-L5X/31.5U |
| 先导溢流阀 | DB20G-1-L5X/31.5/2 |
| 先导溢流阀 | DB20G-2-L5X/31.5/2 |
| 先导溢流阀 | DB20G-1-L5X/31.5U/2 |
| 先导溢流阀 | DB20G-2-L5X/31.5U/2 |
| 先导溢流阀 | DB20G-1-L5X/31.5Y/2 |
| 先导溢流阀 | DB20G-1-L5X/31.5/2V |
| 先导溢流阀 | DB20G-2-L5X/35 |
| 先导溢流阀 | DB20G-2-L5X/35/2 |
| 先导溢流阀 | DB20G-1-L5X/35U/2 |
| 先导溢流阀 | DB20G-2-L5X/35U/2 |
| 先导溢流阀 | DB25G-2-L5X/5 |
| 先导溢流阀 | DB25G-1-L5X/5U |
| 先导溢流阀 | DB25G-1-L5X/5/2 |
| 先导溢流阀 | DB25G-2-L5X/5U/2 |
| 先导溢流阀 | DB25G-2-L5X/5Y |
| 先导溢流阀 | DB25G-2-L5X/5X |
| 先导溢流阀 | DB25G-1-L5X/10 |
| 先导溢流阀 | DB25G-2-L5X/10 |
| 先导溢流阀 | DB25G-1-L5X/10U |
| 先导溢流阀 | DB25G-2-L5X/10U |
| 先导溢流阀 | DB25G-1-L5X/10/2 |
| 先导溢流阀 | DB25G-2-L5X/10/2 |
| 先导溢流阀 | DB25G-1-L5X/10U/2 |
| 先导溢流阀 | DB25G-2-L5X/10U/2 |
| 先导溢流阀 | DB25G-1-L5X/20 |
| 先导溢流阀 | DB25G-2-L5X/20 |
| 先导溢流阀 | DB25G-1-L5X/20/2 |
| 先导溢流阀 | DB25G-1-L5X/31.5 |
| 先导溢流阀 | DB25G-2-L5X/31.5 |
| 先导溢流阀 | DB25G-1-L5X/31.5U |
| 先导溢流阀 | DB25G-2-L5X/31.5U |
| 先导溢流阀 | DB25G-1-L5X/31.5/2 |
| 先导溢流阀 | DB25G-2-L5X/31.5/2 |
| 先导溢流阀 | DB25G-1-L5X/31.5U/2 |
| 先导溢流阀 | DB25G-2-L5X/31.5U/2 |
| 先导溢流阀 | DB25G-2-L5X/35 |
| 先导溢流阀 | DB25G-1-L5X/35/2V |
| 先导溢流阀 | DB30-1-L5X/5 |
| 先导溢流阀 | DB30-2-L5X/5 |
| 先导溢流阀 | DB30-1-L5X/5U |
| 先导溢流阀 | DB30-2-L5X/5U |
| 先导溢流阀 | DB30-2-L5X/5Y |
| 先导溢流阀 | DB30-1-L5X/5/V |
| 先导溢流阀 | DB30-1-L5X/5U/V |
| 先导溢流阀 | DB30-1-L5X/10 |
| 先导溢流阀 | DB30-2-L5X/10 |
| 先导溢流阀 | DB30-1-L5X/10U |
| 先导溢流阀 | DB30-2-L5X/10U |
| 先导溢流阀 | DB30-1-L5X/10X |
| 先导溢流阀 | DB30-2-L5X/10X |
| 先导溢流阀 | DB30-1-L5X/10XU |
| 先导溢流阀 | DB30-2-L5X/10XU |
| 先导溢流阀 | DB30-1-L5X/10YU |
| 先导溢流阀 | DB30-2-L5X/10Y |
| 先导溢流阀 | DB30-1-L5X/10/V |
| 先导溢流阀 | DB30-1-L5X/20 |
| 先导溢流阀 | DB30-2-L5X/20 |
| 先导溢流阀 | DB30-2-L5X/20U |
| 先导溢流阀 | DB30-2-L5X/20XU/V |
| 先导溢流阀 | DB30-2-L5X/20YU |
| 先导溢流阀 | DB30-1-L5X/20Y |
| 先导溢流阀 | DB30-1-L5X/31.5 |
| 先导溢流阀 | DB30-2-L5X/31.5 |
| 先导溢流阀 | DB30-1-L5X/31.5U |
| 先导溢流阀 | DB30-2-L5X/31.5U |
| 先导溢流阀 | DB30-1-L5X/31.5X |
| 先导溢流阀 | DB30-2-L5X/31.5X |
| 先导溢流阀 | DB30-1-L5X/31.5XU |
| 先导溢流阀 | DB30-2-L5X/31.5XU |
| 先导溢流阀 | DB30-2-L5X/31.5/V |
| 先导溢流阀 | DB30-2-L5X/31.5YU |
| 先导溢流阀 | DB30-2-L5X/31.5XY |
| 先导溢流阀 | DB30-1-L5X/31.5U/V |
| 先导溢流阀 | DB30-1-L5X/31.5XY/V |
| 先导溢流阀 | DB30-1-L5X/35 |
| 先导溢流阀 | DB30-2-L5X/35 |
| 先导溢流阀 | DB30G-2-L5X/5 |
| 先导溢流阀 | DB30G-2-L5X/5U |
| 先导溢流阀 | DB30G-1-L5X/5/2 |
| 先导溢流阀 | DB30G-2-L5X/5/2 |
| 先导溢流阀 | DB30G-1-L5X/10 |
| 先导溢流阀 | DB30G-2-L5X/10 |
| 先导溢流阀 | DB30G-1-L5X/10U |
| 先导溢流阀 | DB30G-2-L5X/10U |
| 先导溢流阀 | DB30G-1-L5X/10/2 |
| 先导溢流阀 | DB30G-2-L5X/10/2 |
| 先导溢流阀 | DB30G-1-L5X/10U/2 |
| 先导溢流阀 | DB30G-2-L5X/10U/2 |
| 先导溢流阀 | DB30G-1-L5X/10XU/V |
| 先导溢流阀 | DB30G-2-L5X/20 |
| 先导溢流阀 | DB30G-1-L5X/20/2 |
| 先导溢流阀 | DB30G-1-L5X/31.5 |
| 先导溢流阀 | DB30G-2-L5X/31.5 |
| 先导溢流阀 | DB30G-1-L5X/31.5U |
| 先导溢流阀 | DB30G-2-L5X/31.5U |
| 先导溢流阀 | DB30G-1-L5X/31.5/2 |
| 先导溢流阀 | DB30G-2-L5X/31.5/2 |
| 先导溢流阀 | DB30G-1-L5X/31.5U/2 |
| 先导溢流阀 | DB30G-2-L5X/31.5U/2 |
| 先导溢流阀 | DB30G-1-L5X/35/2 |
| 先导溢流阀 | DBC-1-L5X/5 |
| 先导溢流阀 | DBC-2-L5X/5 |
| 先导溢流阀 | DBC-1-L5X/10 |
| 先导溢流阀 | DBC-2-L5X/10 |
| 先导溢流阀 | DBC-1-L5X/31.5 |
| 先导溢流阀 | DBC-2-L5X/31.5 |
| 先导溢流阀 | DBC10-1-L5X/10 |
| 先导溢流阀 | DBC10-2-L5X/10 |
| 先导溢流阀 | DBC10-1-L5X/31.5 |
| 先导溢流阀 | DBC10-2-L5X/31.5 |
| 先导溢流阀 | DBC30-1-L5X/5 |
| 先导溢流阀 | DBC30-1-L5X/10 |
| 先导溢流阀 | DBC30-2-L5X/10 |
| 先导溢流阀 | DBC30-2-L5X/10U |
| 先导溢流阀 | DBC30-1-L5X/31.5 |
| 先导溢流阀 | DBC30-2-L5X/31.5 |
| 先导溢流阀 | DBC30-1-L5X/31.5V |
